REMOVAL
CAUTION / NOTICE / HINT
The necessary procedures (adjustment, calibration, initialization or registration) that must be performed after parts are removed and installed, or replaced during electric vehicle charger assembly removal/installation are shown below.
CAUTION:
Click here
NOTICE:
After turning the power switch off, waiting time may be required before disconnecting the cable from the negative (-) auxiliary battery terminal.
Click here
HINT:
When the cable is disconnected / reconnected to the auxiliary battery terminal, systems temporarily stop operating. However, each system has a function that completes learning the first time the system is used.
Items for which learning is completed by driving the Toyota Prius vehicle Effect/Inoperative Function when Necessary Procedure not Performed | Necessary Procedure | Link |
---|---|---|
Front Camera System | Drive the Toyota Prius vehicle straight ahead at 35 km/h (22 mph) or more for 5 seconds or more. |
|
Effect/Inoperative Function when Necessary Procedure not Performed | Necessary Procedure | Link |
---|---|---|
*1: w/o Power Back Door System
*2: w/ Power Back Door System | ||
Power Door Lock Control System*1
| Perform door unlock operation with door control switch or electrical key transmitter sub-assembly switch. |
|
Power Back Door System*2 | Reset back door close position |
|
Air Conditioning System | After the ignition switch is turned to ON, the servo motor and expansion valve standard position is recognized. | - |
CAUTION / NOTICE / HINT

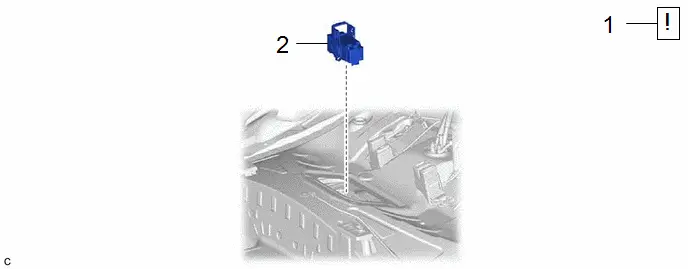

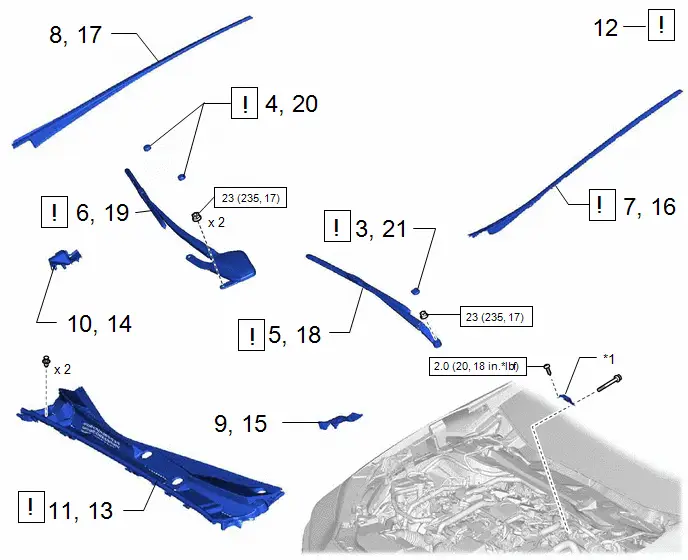

COMPONENTS (REMOVAL) Procedure | Part Name Code |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | PRECAUTION | - |
| - | - |
2 | SERVICE PLUG GRIP | G3834 | - | - | - |
Procedure | Part Name Code |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
3 | FRONT WIPER ARM HEAD CAP | 85292B |
| - | - |
4 | SHIELD CAP | 85247 |
| - | - |
5 | FRONT WIPER ARM AND BLADE ASSEMBLY LH | - | - | - | - |
6 | FRONT WIPER ARM AND BLADE ASSEMBLY RH | - | - | - | - |
7 | WINDSHIELD LOWER OUTSIDE MOULDING LH | 75536D |
| - | - |
8 | WINDSHIELD LOWER OUTSIDE MOULDING RH | 75535F | - | - | - |
9 | COWL WATER EXTRACT SHIELD LH | 55754F | - | - | - |
10 | COWL WATER EXTRACT SHIELD RH | 55753D | - | - | - |
11 | COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY | 55708 | - | - | - |
12 | CHECK TERMINAL VOLTAGE | - |
| - | - |
13 | COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY | 55708 |
| - | - |
14 | COWL WATER EXTRACT SHIELD RH | 55753D | - | - | - |
15 | COWL WATER EXTRACT SHIELD LH | 55754F | - | - | - |
16 | WINDSHIELD LOWER OUTSIDE MOULDING LH | 75536D | - | - | - |
17 | WINDSHIELD LOWER OUTSIDE MOULDING RH | 77535F | - | - | - |
18 | FRONT WIPER ARM AND BLADE ASSEMBLY LH | - |
| - | - |
19 | FRONT WIPER ARM AND BLADE ASSEMBLY RH | - |
| - | - |
20 | SHIELD CAP | 85247 | - | - | - |
21 | FRONT WIPER ARM HEAD CAP | 85292B | - | - | - |
*1 | Connector Cover Assembly | - | - |
![]() | Tightening torque for "Major areas involving basic Toyota Prius vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) |
![]() | N*m (kgf*cm, ft.*lbf): Specified torque |

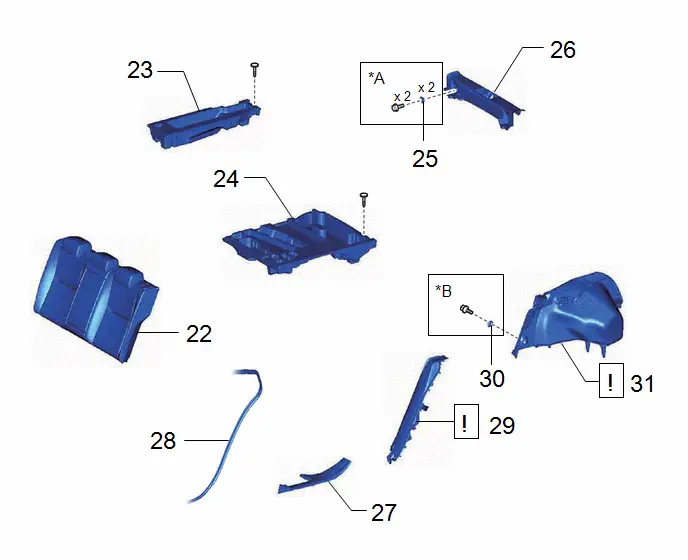

Procedure | Part Name Code |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
22 | REAR SEAT ASSEMBLY | - | - | - | - |
23 | DECK FLOOR BOX RH | 64995 | - | - | - |
24 | DECK FLOOR BOX LH | 64997 | - | - | - |
25 | LUGGAGE HOLD BELT STRIKER ASSEMBLY | 58460D | - | - | - |
26 | DECK TRIM COVER REAR | 64716D | - | - | - |
27 | REAR DOOR SCUFF PLATE INSIDE LH | 67918F | - | - | - |
28 | DISCONNECT REAR DOOR OPENING TRIM WEATHERSTRIP LH | 62332A | - | - | - |
29 | REAR SEAT SIDE GARNISH LH | 62552F |
| - | - |
30 | LUGGAGE HOLD BELT STRIKER ASSEMBLY | 58460D | - | - | - |
31 | DECK TRIM SIDE PANEL ASSEMBLY LH | 64740C |
| - | - |
*A | for Rear Side | *B | for LH Side |

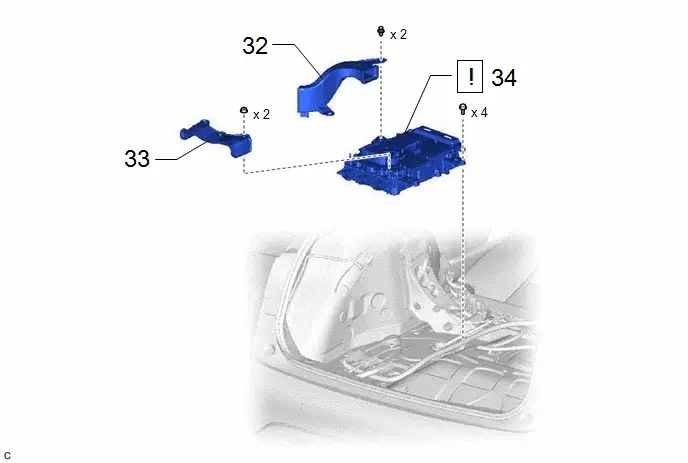

Procedure | Part Name Code |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
32 | EV CHARGER DUCT | G926Q | - | - | - |
33 | NO. 1 EV CHARGER PROTECTOR | - | - | - | - |
34 | ELECTRIC Toyota Prius Vehicle CHARGER ASSEMBLY | G9090B |
| - | - |
Procedure | Part Name Code |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
35 | CHARGER COOLING BLOWER | G926V | - | - | - |
PROCEDURE
1. PRECAUTION
![]() | Click here
|
2. REMOVE SERVICE PLUG GRIP
Click here
3. REMOVE FRONT WIPER ARM HEAD CAP
![]() | Click here
|
4. REMOVE SHIELD CAP
![]() | Click here
|
5. REMOVE FRONT WIPER ARM AND BLADE ASSEMBLY LH
Click here
6. REMOVE FRONT WIPER ARM AND BLADE ASSEMBLY RH
Click here
7. REMOVE WINDSHIELD LOWER OUTSIDE MOULDING LH
![]() | Click here
|
8. REMOVE WINDSHIELD LOWER OUTSIDE MOULDING RH
(a) Use the same procedure as for the LH side.
9. REMOVE COWL WATER EXTRACT SHIELD LH
Click here
10. REMOVE COWL WATER EXTRACT SHIELD RH
(a) Use the same procedure as for the LH side.
11. REMOVE COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY
Click here
12. CHECK TERMINAL VOLTAGE
![]() | Click here
|
13. INSTALL COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY
![]() | Click here
|
14. INSTALL COWL WATER EXTRACT SHIELD RH
15. INSTALL COWL WATER EXTRACT SHIELD LH
16. INSTALL WINDSHIELD LOWER OUTSIDE MOULDING LH
Click here
17. INSTALL WINDSHIELD LOWER OUTSIDE MOULDING RH
(a) Use the same procedure as for the LH side.
18. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY LH
![]() | Click here
|
19. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY RH
![]() | Click here
|
20. INSTALL SHIELD CAP
21. INSTALL FRONT WIPER ARM HEAD CAP
22. REMOVE REAR SEAT ASSEMBLY
Click here
23. REMOVE DECK FLOOR BOX RH
Click here
24. REMOVE DECK FLOOR BOX LH
Click here
25. REMOVE LUGGAGE HOLD BELT STRIKER ASSEMBLY (for Rear Side)
Click here
26. REMOVE DECK TRIM COVER REAR
Click here
27. REMOVE REAR DOOR SCUFF PLATE INSIDE LH
Click here
28. DISCONNECT REAR DOOR OPENING TRIM WEATHERSTRIP LH
Click here
29. REMOVE REAR SEAT SIDE GARNISH LH
![]() | Click here
|
30. REMOVE LUGGAGE HOLD BELT STRIKER ASSEMBLY (for LH Side)
Click here
31. REMOVE DECK TRIM SIDE PANEL ASSEMBLY LH
![]() | Click here
|
32. REMOVE EV CHARGER DUCT

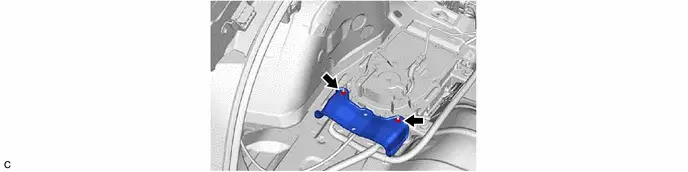

33. REMOVE NO. 1 EV CHARGER PROTECTOR
34. REMOVE ELECTRIC Toyota Prius Vehicle CHARGER ASSEMBLY
![]() | CAUTION: Be sure to wear insulated gloves. |

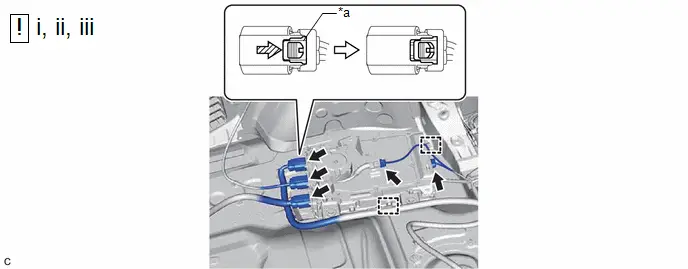

*a | Green-colored Lock | - | - |
![]() | Slide | - | - |
(1) Disengage the 2 clamps.
(2) Disconnect the 2 connectors.
(3) Using a screwdriver, slide the green-colored lock of the connector as shown in the illustration to release it and disconnect the 3 connectors.

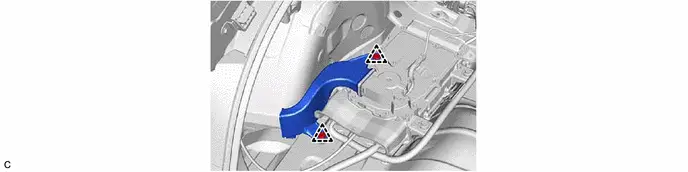

![]() | Place Hand Here | - | - |

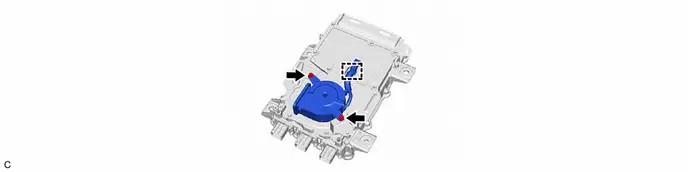

35. REMOVE CHARGER COOLING BLOWER
INSTALLATION
CAUTION / NOTICE / HINT

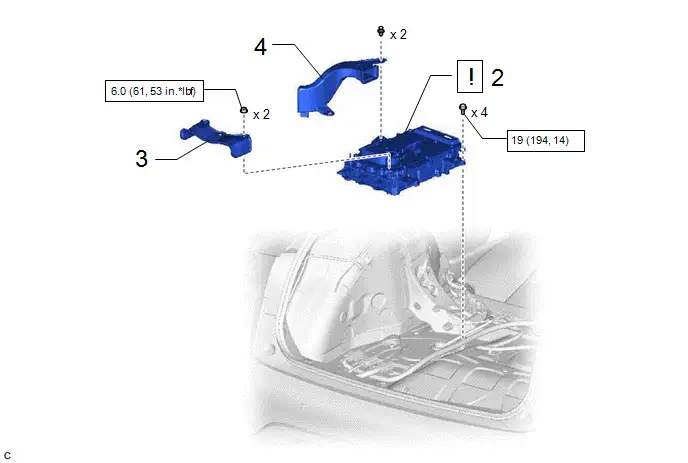

COMPONENTS (INSTALLATION)

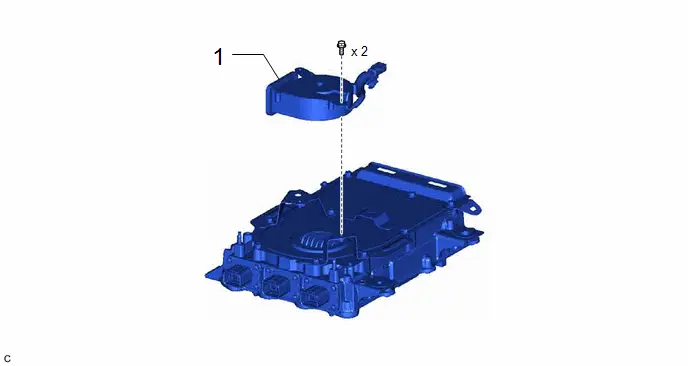

Procedure | Part Name Code |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | CHARGER COOLING BLOWER | G926V | - | - | - |
Procedure | Part Name Code |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
2 | ELECTRIC Toyota Prius Vehicle CHARGER ASSEMBLY | G9090B |
| - | - |
3 | NO. 1 EV CHARGER PROTECTOR | - | - | - | - |
4 | EV CHARGER DUCT | G926Q | - | - | - |
![]() | N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
Procedure | Part Name Code |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
5 | DECK TRIM SIDE PANEL ASSEMBLY LH | 64740C | - | - | - |
6 | LUGGAGE HOLD BELT STRIKER ASSEMBLY | 58460D | - | - | - |
7 | REAR SEAT SIDE GARNISH LH | 62552F | - | - | - |
8 | CONNECT REAR DOOR OPENING TRIM WEATHERSTRIP LH | 62332A | - | - | - |
9 | REAR DOOR SCUFF PLATE INSIDE LH | 67918F | - | - | - |
10 | DECK TRIM COVER REAR | 64716D | - | - | - |
11 | LUGGAGE HOLD BELT STRIKER ASSEMBLY | 58460D | - | - | - |
12 | DECK FLOOR BOX LH | 64997 | - | - | - |
13 | DECK FLOOR BOX RH | 64995 | - | - | - |
14 | REAR SEAT ASSEMBLY | - | - | - | - |
*A | for Rear Side | *B | for LH Side |

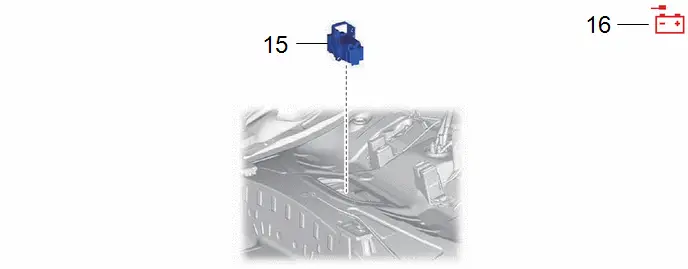

Procedure | Part Name Code |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
15 | SERVICE PLUG GRIP | G3834 | - | - | - |
16 | INITIALIZATION AFTER RECONNECTING BATTERY TERMINAL | - | - | - | - |
PROCEDURE
1. INSTALL CHARGER COOLING BLOWER
2. INSTALL ELECTRIC Toyota Prius Vehicle CHARGER ASSEMBLY
![]() | CAUTION: Be sure to wear insulated gloves. |
![]() | Place Hand Here | - | - |
(1) Fully tighten the 4 bolts in the order shown in the illustration.
Torque:
19 N·m {194 kgf·cm, 14 ft·lbf}
*a | Green-colored Lock | - | - |
![]() | Slide | - | - |
(1) Connect the 3 electric Toyota Prius vehicle charger assembly connectors and slide the green-colored lock as shown in the illustration to lock it securely.
NOTICE:
Make sure that the connectors are connected securely.
(2) Engage the 2 clamps.
(3) Connect the 2 electric vehicle charger assembly connectors.
3. INSTALL NO. 1 EV CHARGER PROTECTOR
Torque:
6.0 N·m {61 kgf·cm, 53 in·lbf}
4. INSTALL EV CHARGER DUCT
5. INSTALL DECK TRIM SIDE PANEL ASSEMBLY LH
6. INSTALL LUGGAGE HOLD BELT STRIKER ASSEMBLY (for LH Side)
7. INSTALL REAR SEAT SIDE GARNISH LH
8. CONNECT REAR DOOR OPENING TRIM WEATHERSTRIP LH
9. INSTALL REAR DOOR SCUFF PLATE INSIDE LH
10. INSTALL DECK TRIM COVER REAR
11. INSTALL LUGGAGE HOLD BELT STRIKER ASSEMBLY (for Rear Side)
12. INSTALL DECK FLOOR BOX LH
13. INSTALL DECK FLOOR BOX RH
14. INSTALL REAR SEAT ASSEMBLY
Click here
15. INSTALL SERVICE PLUG GRIP
Click here
16. INITIALIZATION AFTER RECONNECTING BATTERY TERMINAL
HINT:
When disconnecting and reconnecting the battery, there is an automatic learning function that completes learning when the respective system is used.
Click here
